El acero después del temple queda generalmente demasiado frágil. La fragilidad del acero templado se corrige por medio del REVENIDO, que es un tratamiento que se realiza siempre después del TEMPLE y consiste en calentar el acero a una temperatura inferior a la temperatura de austenización, mantenerlo un tiempo determinado y enfriarlo al aire.

El objetivo no es eliminar los efectos del temple, sino modificarlos. Sacrificamos dureza y resistencia mecánica tras el revenido, pero AUMENTAMOS LA TENACIDAD. De esta manera aumentamos la energía de deformación antes de romperse nuestra herramienta (resistencia al impacto), DISMINUYENDO SU FRAGILIDAD. Eliminando también las tensiones internas que tienen los aceros templados tras el enfriamiento brusco.

Influencia de la temperatura de revenido de un acero de 0.4%C templado al agua a 810ºC con una dureza después del temple de 58 HRC. Observamos como vamos perdiendo dureza según aumentamos la temperatura de revenido. A 200ºC obtenemos una dureza de 54 HRC y con un revenido a 300ºC obtenemos una dureza de 50 HRC.

Una vez templado el acero y enfriado, conviene realizar el revenido cuanto antes. Dependiendo de la aleación, del método de enfriamiento, de la geometría y del tamaño de la herramienta, nos pueden aparecer grietas durante el temple, o incluso muchas horas después. Por lo tanto, trataremos de revenir nuestra herramienta después del temple, calentando la pieza que debe estar limpia y pulida para poder ver bien los colores del revenido. Es conveniente mantener la pieza a la temperatura de revenido para asegurarnos de que la temperatura es homogénea en todo su volumen. No nos interesa que el núcleo quede frágil, por lo que debemos asegurarnos de que la temperatura del revenido llegue al núcleo de nuestra herramienta. Existe cierta relación entre las propiedades mecánicas obtenidas en un revenido a mayor temperatura y menos tiempo, que con más tiempo de revenido a una temperatura más baja.

Los herreros antiguos realizaban el revenido en la fragua. Ahora, si lo deseamos, también podemos realizarlo en un horno. Personalmente, prefiero el revenido en la fragua, aunque está claro que con el horno podemos conseguir mayor precisión en los tratamientos térmicos, pero perdemos el conocimiento práctico que nos han transmitido nuestros maestros.

¿A QUÉ TEMPERATURA DEBO REVENIR MI HERRAMIENTA?

La temperatura de revenido, ya sea para herramientas de trabajo del metal, la madera, la piedra o cualquier tipo de herramienta de corte, depende de las propiedades mecánicas que deseemos obtener, del tipo de herramienta y uso, de su geometría y, por supuesto, del acero escogido.

Los factores que influyen en la cualidad del revenido son la temperatura y el tiempo. La velocidad de enfriamiento no influye en absoluto.

En el siguiente listado podemos ver la temperatura de revenido de algunas herramientas recomendadas por otros autores, muy interesantes como referencia. Lo más importante es conocer el acero con el que trabajamos, realizar algunas pruebas de temple y revenido, y sobre todo probar las herramientas, para determinar si las propiedades mecánicas obtenidas son las que se requieren para un determinado tipo de trabajo.

Podemos clasificar las herramientas y sus temperaturas de revenido en tres grupos:

1.- Herramientas de corte fino y duro que no actúen por choque. Las temperaturas están comprendidas entre los 220 y los 255°C, que corresponden a los colores amarillo claro (220-230°C), paja oscuro (240°C) y marrón amarillento (255°C). Este revenido disminuye muy poco la dureza y fragilidad.

2.- Herramientas cortantes que deban trabajar al choque o estén sometidas a impacto, recibir golpes o torsiones. Sus temperaturas están comprendidas entre los 265 y los 285°C, correspondiendo a los colores marrón rojizo (265°C), púrpura (275°C) y violeta (285°C).

3.- Herramientas de filo menos duro que deban ser muy tenaces. Las temperaturas están comprendidas entre los 295°C correspondiente al azul oscuro o aciano, el azul claro a 315°C y el gris azul grisáceo a los 330°C.

LOS COLORES DEL REVENIDO

Si la pieza está llena de óxido después del forjado y del temple, no podremos ver los colores del revenido. Una vez templada, es necesario realizar una limpieza mediante piedra de esmeril, lija o lima; cuanto más pulida esté la superficie, mejor podremos ver los colores del revenido. Los colores que apreciamos durante el revenido se deben al espesor de la capa de oxidación del material pulido. Si enfriamos la pieza, los colores del revenido se mantienen hasta que se vuelva a calentar la pieza.

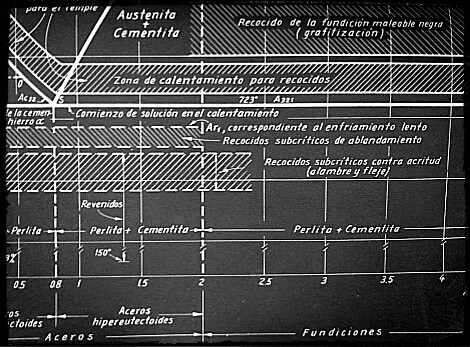

Llamamos recocido al tratamiento térmico cuyo objetivo principal es el ablandamiento del acero. Existen diferentes tipos de recocidos, en los que también se desea regenerar la estructura o eliminar tensiones internas.

Consisten en calentamientos a temperaturas adecuadas, seguidos generalmente de enfriamientos lentos. Las diferentes clases de recocidos que se emplean en la industria se pueden clasificar en tres grupos:

Recocidos de austenización completa, subcríticos y recocidos de austenización incompleta.

1.- RECOCIDO DE AUSTENIZACIÓN COMPLETA O DE REGENERACIÓN:

En este caso el calentamiento se hace a una temperatura ligeramente mas elevada que la critica superior (nos aseguramos la austenización completa de su estructura) y luego el material se enfría muy lentamente. Sirve para ablandar el acero y regenerar su estructura.2.1.- RECOCIDO SUBCRÍTICO DE ABLANDAM

2.- RECOCIDO SUBCRÍTICO:

El calentamiento se hace por debajo de la temperatura crítica inferior (antes de que comience la austenización del acero), no teniendo tanta importancia como en el caso anterior la velocidad de enfriamiento, pudiendo incluso enfriarse el acero al aire sin que se endurezca. Por medio de este tratamiento se eliminan tensiones del material y aumenta su ductibilidad.

Podemos distinguir tres clases de recocidos subcríticos:

Su objetivo es ablandar el acero por un procedimiento rápido y económico. Con este tratamiento no conseguimos las menores durezas, pero en muchos casos puede ser suficientes para mecanizar perfectamente el acero. El proceso consiste en calentar el acero hasta una temperatura, que siendo inferior a la critica (por debajo del punto de austenización), sea lo mas elevada posible y luego enfriar al aire.

Si deseamos realizar un recocido rápido para ablandar en poco tiempo un acero de herramientas (de 0.50% a 1.40%C) y de baja aleación, pero sin tener gran interés en que la durea que se obtenga sea la minima que se puede alcanzar, se puede realizar un recocido subcrítico a 680ºC y enfriar luego al aire.

En algunos aceros de herramientas y aceros de construcción de alta aleación, después de este tratamiento, suelen ser algunas veces demasiado elevadas para el mecanizado.

   2.2.- RECOCIDO SUBCRÍTICO CONTRA ACRITUD:

Se efectúa a temperaturas de 550º A 650ºC, y tiene por objeto, principalmente aumentar la ductibilidad de los aceros de poco contenido de carbono (menos del 0.40%C) estirados en frío. Con el calentamiento a esa temperatura la cristalización alargada de la ferrita se va transformando en nuevos cristales poliédricos mas dúctiles que los primeros, que permiten estirar o laminar nuevamente el material sin dificultad. El enfriamiento se suele hacer al aire.

Podemos realizar éste tratamiento cuando trabajamos la chapa en frío y se va endureciendo por acritud.

   2.3.- RECOCIDO SUBCRÍTICO GLOBULAR:

En ocasiones para obtener en los aceros al carbono y de baja aleación una estructura globular de muy baja dureza, en cierto modo parecida a la que se obtiene en el recocido globular de austenización incompleta, se les somete a los aceros a un calentamiento a temperaturas inferiores pero muy próximas a la critica, debiendo luego enfriarse el acero lentamente en el horno.

3.- RECOCIDO DE ASUTENIZACIÓN INCOMPLETA (GLOBULIZACIÓN):

Son tratamientos que se suelen dar a los aceros al carbono (0.50% – 1.40% de carbono) o aleados, para ablandarlos y mejorar su maquinabiliadad. Consiste en calentamientos prolongados a temperaturas intermedias entre la critica superior e inferior, seguidos siempre de un enfriamiento lento. El fin que se consigue es el de obtener la menor dureza posible y una estructura microscópica favorable para el mecanizado de las piezas.

A veces se hace el recocido empleando un ciclo oscilante de temperaturas superiores y otras inferiores al punto de inicio de la transformación de la austenita, denominándose recocido globular oscilante. Otras veces se emplean temperaturas ligeramente superiores al punto del comienzo de la asutenización, lo denominamos recocido globular de asutenizacion incompleta.

Podemos realizar éste tratamiento para la globulización de la cementita, mejorando la tenacidad de nuestras herramientas después del temple y sobre todo menos deformaciones durante el temple, con lo que el riesgo de aparición de grietas se reduce. Calentamos a herramienta a 780ºC entre 1-6 horas, el enfriamiento hasta los 600ºC debe ser muy lento, del orden de 20ºC/hora. A partir de los 600ºC podemos enfriarla al aire. En los aceros de menos de 0.80%C es mas difícil obtener estructuras globulares.

Se deben tomar medidas para reducir la descarburización del acero al carbono de herramientas, cuidando la naturaleza de la atmósfera del horno. En el recocido debemos controlar la atmosfera, que debe ser ligeramente reductora. Se recomienda recocer en cajas cerradas llenas con carbón vegetal bien seco o virutas de fundición.

Cuando se desean obtener durezas muy bajas podemos realizar un DOBLE RECOCIDO, primero uno de regeneración y luego uno subcrítico.
