UNE F-5150 – AISI 1090

ACERO AL CARBONO DURO SUAVE

El AISI 1090 es un acero al carbono de alto contenido de carbono, reconocido por su elevada dureza y resistencia al desgaste. Este material es ideal para la fabricación de herramientas de corte, resortes de alta tensión y otras herramientas que requieren una gran resistencia mecánica.

Composición:

0.90% C,  0.25% Si, 0.7% Mn

Otras denominaciones:

UNE F-5150  AISI 1090 DIN 1.1273

Debido a su alta dureza y resistencia al desgaste, el AISI 1090 se utiliza en herramientas de corte como cuchillos, navajas y hojas de sierras; resortes de alta tensión, incluyendo muelles y componentes que requieren alta elasticidad; y piezas de maquinaria sometidas a alto desgaste y esfuerzo. Se farbicaban antes dek acero rápido brocas para hierro, aceros y otros metales, machos de roscar, troqueles, martillos para piedra, letras de imprenta, punzones, escoplos…

FORJADO:

850-1050ºC. Se recomienda enfriar en cenizas después de la forja.

NORMALIZADO

Previo al temple podemos realizar un normalizado para homogeneizar la estructura después de la forja y los calentamientos no uniformes realizados en la fragua.

850ºC enfriamiento al aire.

ABLANDAMIENTO:

720ºC con enfriamiento lento en el horno.

TEMPLE:

780-810ºC. Enfriamiento en aceite sobre todo para piezas de secciones pequeñas.

65-66 HRC temple a 810ºC en aceite.

REVENIDO:

El acero después del temple suele quedar generalmente demasiado duro y frágil. Mediante el revenido eliminando las tensiones internas producidas tras el temple, disminuyendo la dureza y la resistencia mecánica, pero aumentando la tenacidad del acero.

Calentamiento lento a temperatura de revenido inmediatamente después del temple.

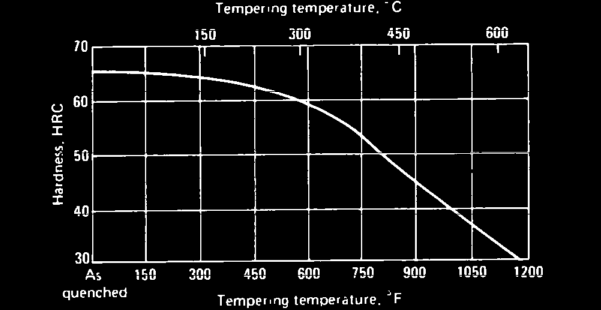

Curva de Revenido: Indica cómo varían la dureza en HRC en función de la temperatura de revenido.

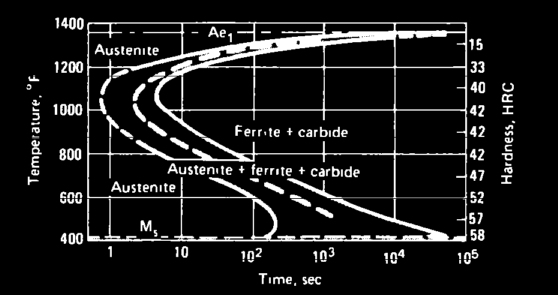

Diagrama TTT (Tiempo-Temperatura-Transformación): Este diagrama muestra las transformaciones de fase de la austenita en función de la temperatura y del tiempo de enfriamiento.
